| Lugar de origem: | Zhejiang, China |
|---|---|
| Marca: | XK |
| Certificação: | ISO9001 / GB / IEC |

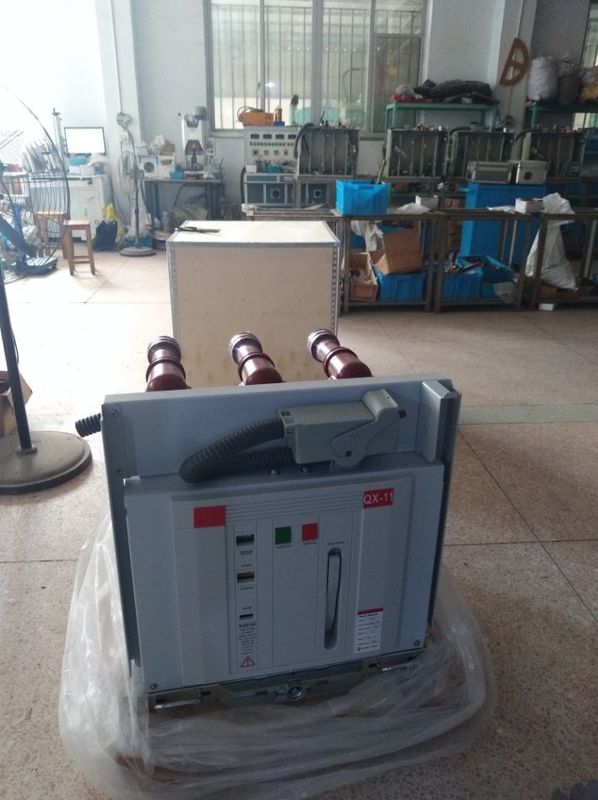

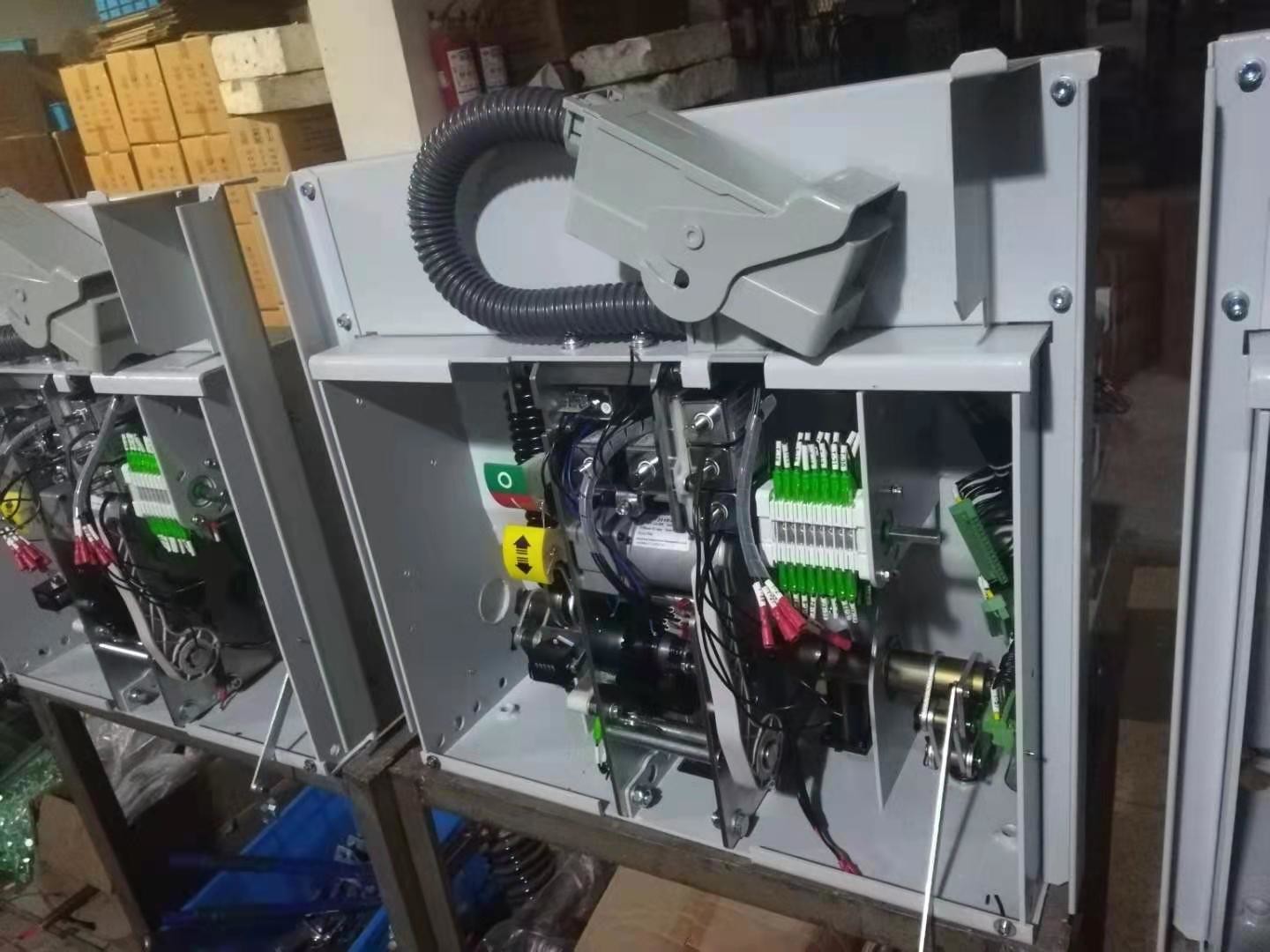

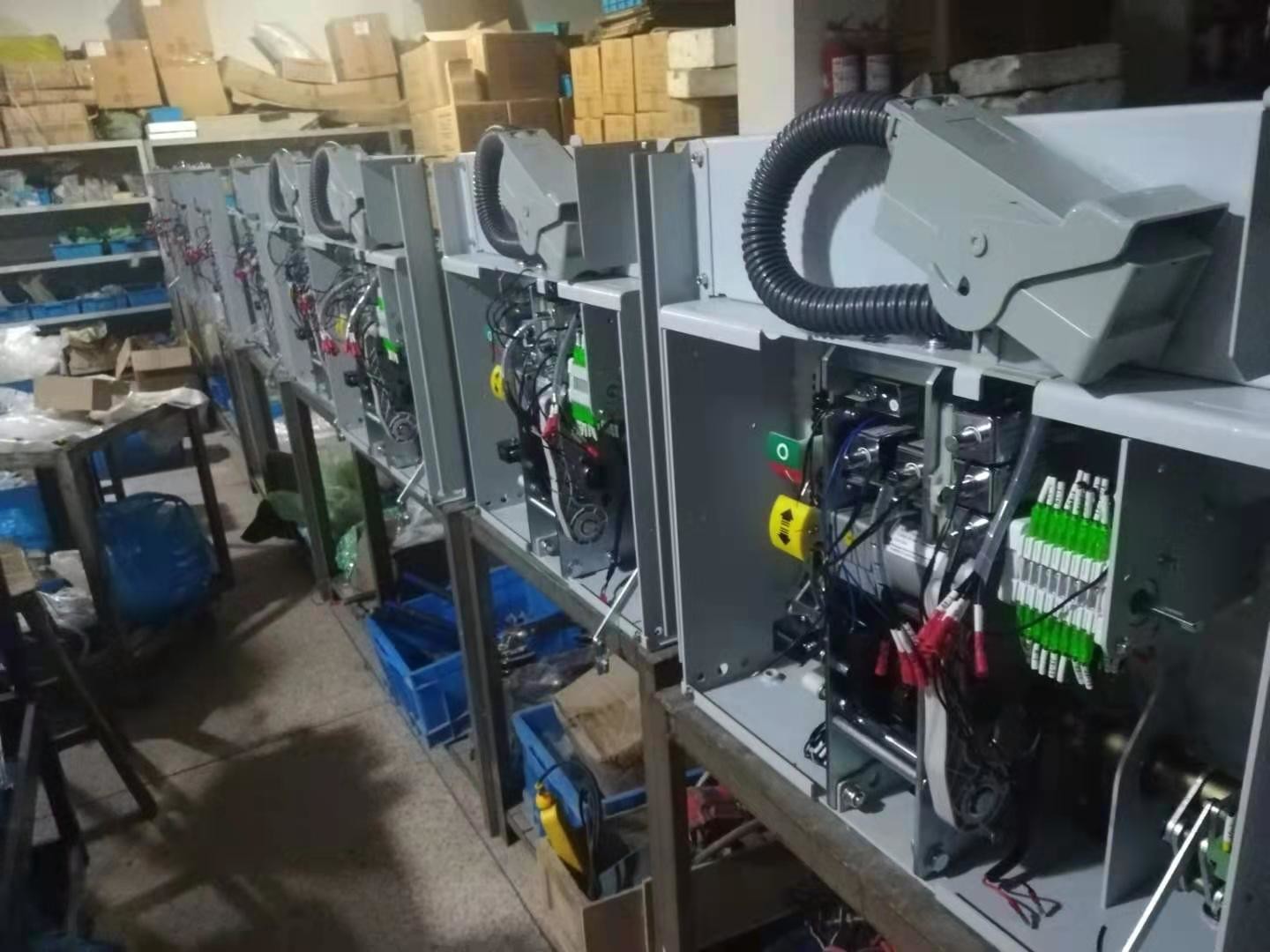

| Número do modelo: | ZN63-12/630A |
| Quantidade de ordem mínima: | >Partes =1 |
| Preço: | Negotiation |
| Detalhes da embalagem: | exportando a embalagem |
| Habilidade da fonte: | 100 partes/partes pelo mês |
| padrão: | IEC | Corrente avaliado: | 630A, 1250A, 1600A |
|---|---|---|---|
| Tensão avaliado: | 12kV | Vida mecânica: | 10000 |
| Uso: | UNIDADE CARBINET DO ANEL | Porto: | NINGBO |
| Realçar: | interruptor do vácuo 630A,Interruptor do vácuo do mecanismo,Interruptor do vácuo da interrupção do arco |
||
| Artigo | Unidade | Dados | ||||
| Tensão avaliado | Quilovolt | 12 | ||||
| Frequência avaliado | Hertz | 50 | ||||
| Nível avaliado da isolação | a frequência de poder 1min suporta a tensão | Quilovolt | 42 (fratura 48) | |||
| O lmpulse máximo do relâmpago suporta a tensão | Quilovolt | 75 (fratura 84) | ||||
| Corrente de quebra avaliado | KA | 20 | 25 | 31,5 | 40 | |
| Corrente avaliado | 630 | 630 | 1250 1600 | 1250 1600 | ||
| 1250 | 1250 | 2000 2500 | 2000 2500 | |||
| O curto período de tempo avaliado suporta a corrente | KA |
20
|
25
|
31,5
|
40
|
|
| O pico avaliado suporta a corrente | KA |
50
|
63
|
80
|
100
|
|
| Rated procura um caminho mais curto a quebra atual | KA |
50
|
63
|
80
|
100
|
|
| O tempo contínuo avaliado procura um caminho mais curto abaixo a corrente | S | 4 | ||||
| Frequncy secundário do poder para suportar a tensão | V | 2000V | ||||
Estabilidade do arco do vácuo:
Em um circuito de uma C.A. de 50 hertz as passagens atuais com o valor zero 100 vezes num segundo (isto é, uma vez cada Senhora 10). É desejável que a corrente está interrompida quando está passando com o valor zero, se não a sobretensão será induzido devido ao desbastamento atual. Consequentemente, para a interrupção bem sucedida do arco é necessário que o arco seja estável para a duração do metade-ciclo e particularmente que continua a existir nas correntes que aproximam zero.
A estabilidade do arco é encontrada para depender em cima:
(i) o material do contato e sua pressão de vapor e
(ii) parâmetros do circuito tais como a tensão, atual, a capacidade e a indutância.
Em baixos circuitos atuais mais da evaporação ocorrem nos pontos discretos, chamados os pontos de cátodo, quando em umas correntes mais altas a evaporação ocorrer dos pontos do cátodo e do ânodo. Além do que estas fontes o gás está adicionado ao cerco dos contatos quando é descascado de outras partes do cerco devido à alta temperatura e ao vapor do metal da usurpação.
A pressão de vapor e a estabilidade do arco são encontradas para ser relacionadas. Mais alta a pressão de vapor na mais baixa temperatura, melhor é a estabilidade do arco isto é, mais longa a época da vida do arco. Há determinados metais como o Zn, Bi, que fornecem tais características e são melhores materiais do elétrodo para interruptores do vácuo. Além da pressão de vapor, a condutibilidade térmica do metal igualmente afeta o nível de desbastamento atual.
Um bom metal da condução de calor esfriará muito rapidamente e sua temperatura de superfície do contato cairá. Isto reduzirá a taxa de evaporação e o arco será desbastado devido ao insuficiente vapor. Por outro lado, um maestro mau do calor manterá sua temperatura e a vaporização para um tempo mais longo e o arco será mais estável.
Desviar os contatos com valores diferentes da capacidade reduz a época da vida média do arco. Mais alto o valor da capacidade, mais baixa é a época da vida média do arco. Uma indutância em série, por outro lado aumenta a vida do arco. Similarmente, mais alto a tensão de funcionamento do sistema, mais longa é a duração do arco. Isto é porque restaurando a tensão está disponível para manter o arco vivo.
