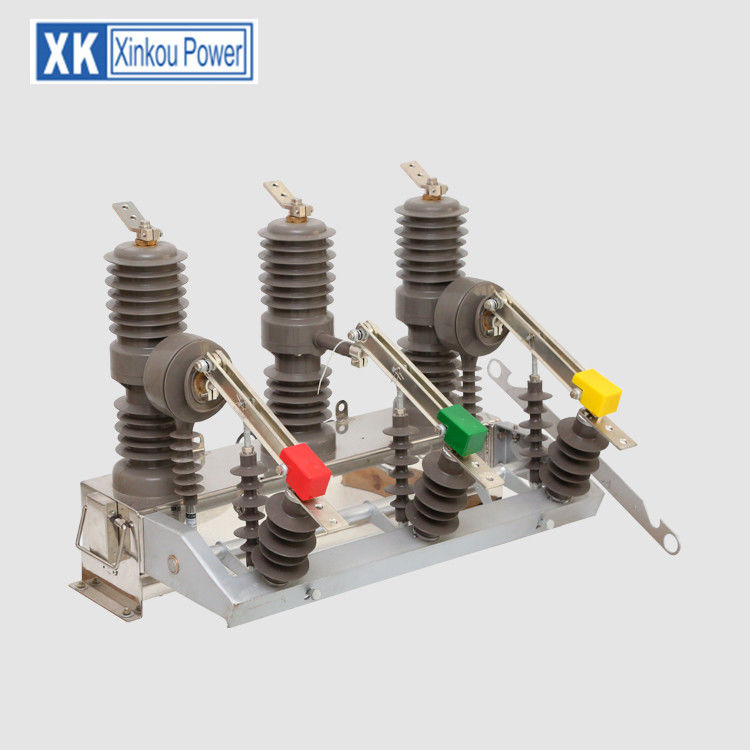

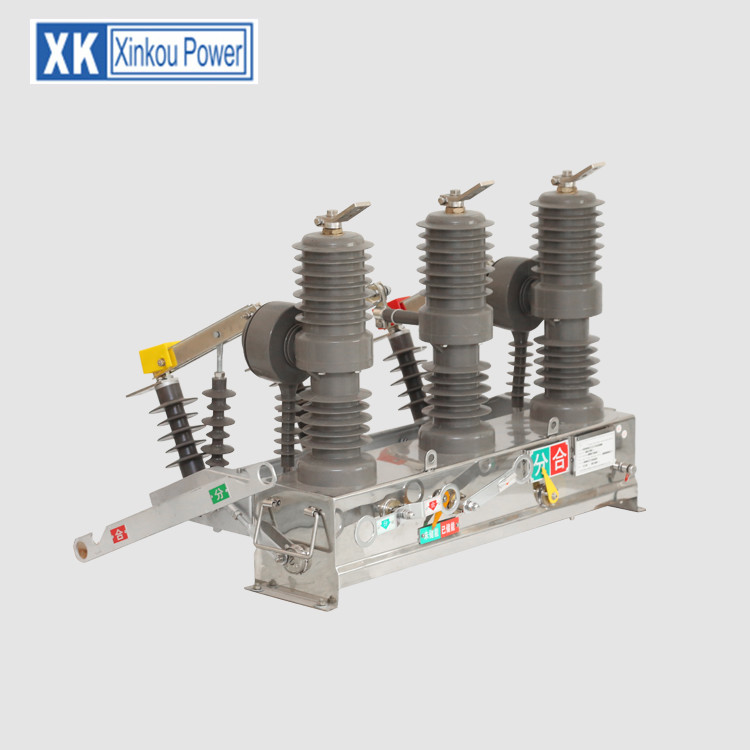

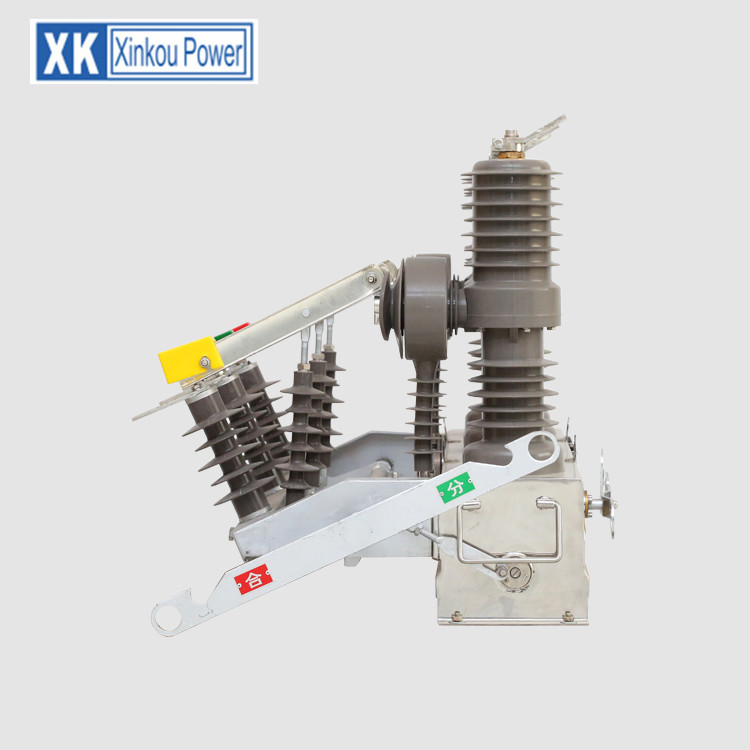

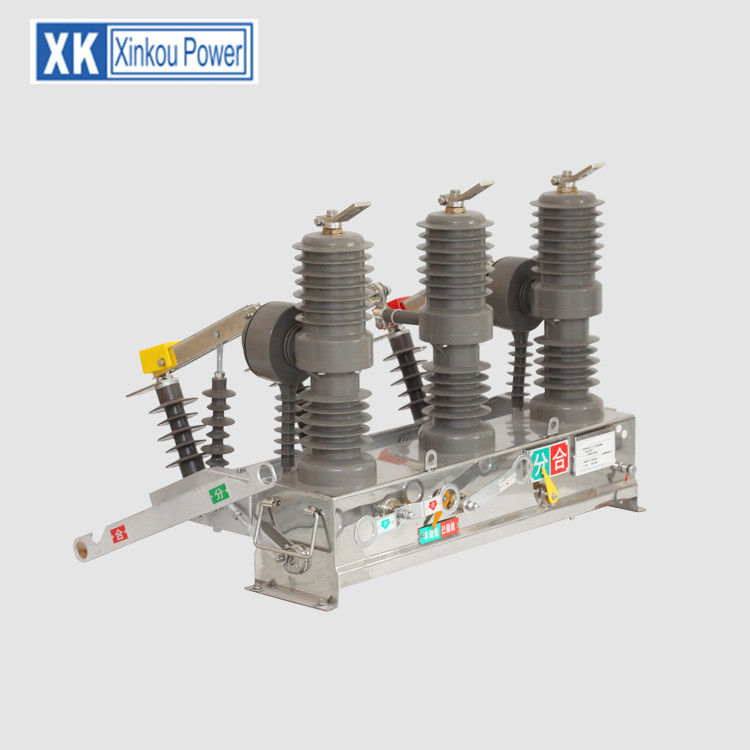

Interruptor médio ZW32 630A 15kV Efficeincy alto do vácuo da tensão



Funcionamento do interruptor do vácuo
O alvo principal de todo o interruptor é extinguir o arco durante o cruzamento da corrente zero, estabelecendo a força dielétrica alta entre os contatos de modo que o restabelecimento do arco após a corrente zero se torne impossível. A força dielétrica do vácuo é oito vezes maior do que aquela do ar e quatro vezes maior do que aquela do gás SF6. Esta força dielétrica alta torna possível extinguir um arco do vácuo dentro da diferença muito pequena do contato. Para breve diferença do contato, baixa
a massa do contato e nenhuma compressão do meio a energia da movimentação exigida no interruptor do vácuo são mínimas. Quando duas áreas de contato presencial estão sendo separadas apenas entre si, não são feitas tão imediatamente. Em lugar de, como a área de contato na cara do contato está sendo reduzida e vem finalmente a um ponto e de-são tocados então finalmente. Isto acontece em uma fração do micro em segundo. Neste instante do de-toque dos contatos em um vácuo, a corrente através dos contatos concentrados nesse último ponto de contato na superfície de contato e faz um hot spot lá. Porque o meio é vácuo, o metal na superfície de contato obtém facilmente vaporizado devido a esse hot spot e cria um meio de condução para o trajeto do arco. Consequentemente, o material que constitui o arco é muito pequeno e um arco fraco é estabelecido assim mesmo com interrupção atual alta. O arco será iniciado e continua até o início da corrente seguinte zero. A figura do Th abaixo mostra o conjunto de seção transversal de um VCB.
