| Lugar de origem: | Zhejiang, China |
|---|---|
| Marca: | XK |
| Certificação: | ISO9001 / GB / IEC |

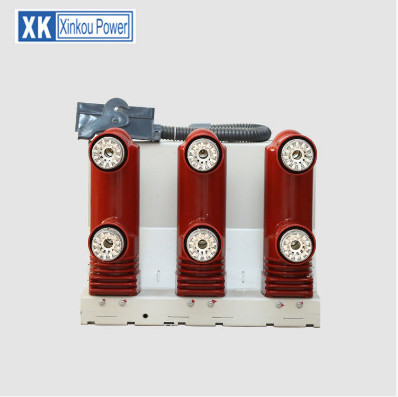

| Número do modelo: | ZW7A-40.5 |
| Quantidade de ordem mínima: | 1 Piece / Pieces |
| Preço: | Negotiation |
| Detalhes da embalagem: | exportando a embalagem |
| Habilidade da fonte: | 100 Piece / Pieces per Mês |
| padrão: | IEC | Corrente nominal: | 1250A, 1600A |
|---|---|---|---|
| Tensão nominal: | 33kv | Vida mecânica: | 10000 |
| Porta: | Ningbo | ||
| Realçar: | interruptor do vcb,disjuntor exterior do vcb |
||
| Artigo | Unidade | Dados |
| Frequência avaliado | Hertz | 50,60 |
| Frequência do poder com fase (seca) da tensão 1min do suporte (molhado) à terra/fratura | Quilovolt |
80 95/95
|
| Impulso de relâmpago com tensão de suporte | Quilovolt | 185 |
| Rated procura um caminho mais curto a quebra da corrente | KA | 25/31.5 |
| Rated procura um caminho mais curto a bruxa ingcurrent | KA | 63/80 |
| Pico avaliado com corrente do suporte | KA | 63/80 |
| curto período de tempo 4S com corrente do suporte | KA | 25/31.5 |
| Rated procura um caminho mais curto a quebra de épocas | épocas |
30
|
| Controle a tensão do mecanismo | V | AC/DC 220 |
| Frquency em segundo ary do poder do circuito com tensão 1min do suporte | Quilovolt | 2 |
| Distância da abertura do contato | milímetro | 18±1 |
| Distância deviagem do contato | milímetro | 4±0.5 |
| Velocidade da abertura | m/s | 1.4-1.8 |
| Velocidade de fechamento | m/s | 0.4-0.8 |
| Tempo de salto de fechamento do contato | Senhora | ≤5 |
| Middled é tance entre fases | milímetro | 700±2 |
| Diferença de tempo do fechamento/abertura entre três fases | Senhora | ≤2 |
| O esistance do circuito de cada fase | Ω | <80> |
| Tempo de fecho | Senhora | ≤100 |
| Tempo da abertura | Senhora | ≤50 |
| Peso | Quilograma | 500 |
Os interruptores do vácuo são usados frequentemente em sistemas bondes de alta tensão executar a mesma função que disjuntores no painel bonde de uma casa. A função principal de um interruptor do vácuo é eliminar o poder às tomadas elétricas em caso procurar um caminho mais curto ou ao mau funcionamento bonde permitir a desconexão manual dos circuitos de modo que possam ser reparados. Uma característica notável de interruptores do vácuo é que contêm espaços evacuados.
Princípios do disjuntor
Para compreender como os interruptores do vácuo funcionam, é importante para primeiramente compreende como os interruptores normais funcionam. Os interruptores básicos são feitos de dois contatos do metal ligados junto por um mecanismo a mola que atue como a viagem.
O mecanismo de viagem a mola contém um sensor mecânico do calor esse os níveis dos monitores de eletricidade que passam através das tomadas elétricas. O sensor mecânico do calor tropeça fora do disjuntor quando os níveis de temperatura aumentam devido a sobrecarregar condutores bondes.
Um sensor magnético no mecanismo de viagem a mola tropeça fora do disjuntor em caso procurar um caminho mais curto. O mecanismo de viagem ajuda a controlar a sobrecarga e procura um caminho mais curto separando os contatos para parar o fluxo da eletricidade no circuito.
Problema formando arcos
Os interruptores formam arcos frequentemente entre os contatos por alguns microssegundos em que tropeçam fora de separar os contatos bondes. Formar arcos do interruptor pode ionizar o ar e fazer-lhe a eletricidade da conduta ou fornecer um trajeto para que a eletricidade vá após o disjuntor. Esta é uma das razões principais pelas quais os sistemas de alta tensão usam interruptores do vácuo porque não podem ser ionizados fornecendo um trajeto para que a eletricidade vá após o disjuntor. Embora os interruptores do vácuo igualmente experimentem formar arcos, a eletricidade não pode ir após o disjuntor antes que os contatos puxem longe de se.
Poder do vácuo
Enquanto o nome sugere, os interruptores do vácuo contêm um vácuo entre os contatos. O vácuo é apenas um espaço vazio que não contenha nenhum contínuo, líquido, ou gás. Um vácuo é um dos melhores isoladores disponíveis. Não fornece a sala formando arcos e a eletricidade não pode passar com um vácuo. Consequentemente, um vácuo é um meio arco-extinguindo apropriado. Alguns disjuntores de alta tensão usam uma explosão do ar de alta pressão para fundir arcos separados. Outro são enchidos com o óleo especial que impede formar arcos. Um inconveniente considerável dos disjuntores do jato de ar é que são altamente complicados. Por outro lado, os disjuntores óleo-enchidos são inflamáveis e são altamente tóxicos caso que os escapes de óleo.
Aplicações
Limpe interruptores, disjuntores do jato de ar, e os disjuntores óleo-enchidos todos executam excepcionalmente bem em linhas de transmissão porque estes sistemas bondes não tropeçam muito frequentemente. Além, os três tipos de disjuntores exigem a manutenção mínima quando usados na linha de transmissão aplicações. Contudo, os interruptores do vácuo executam melhor do que outros dois tipos de disjuntores em segurar a linha pontos e impulsos. Além, os disjuntores do vácuo executam muito melhor nas aplicações de alta tensão que exigem a conexão e a desconexão frequentes de sistemas bondes.
