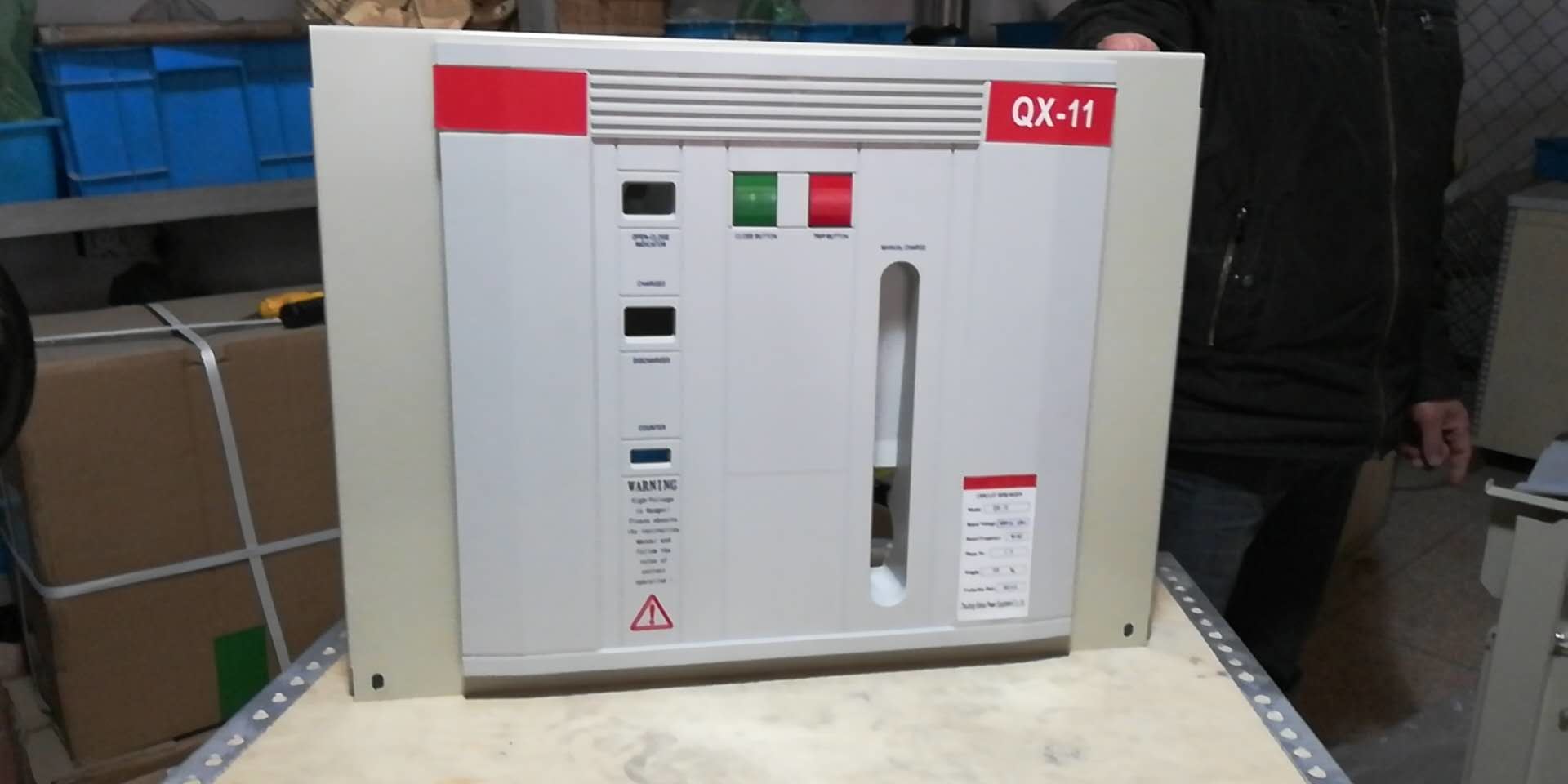

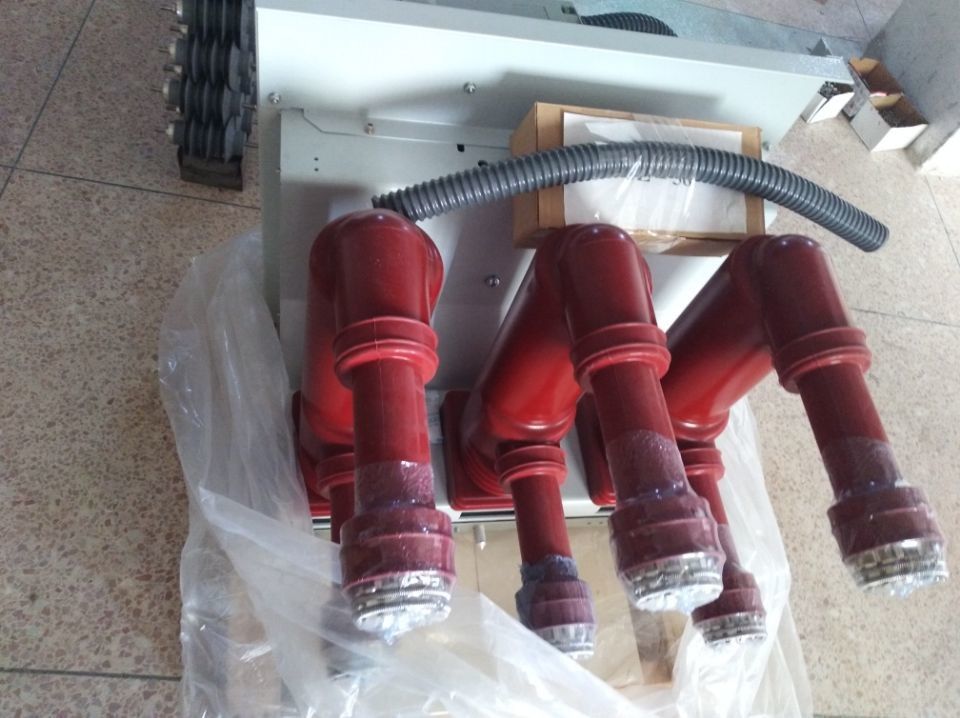

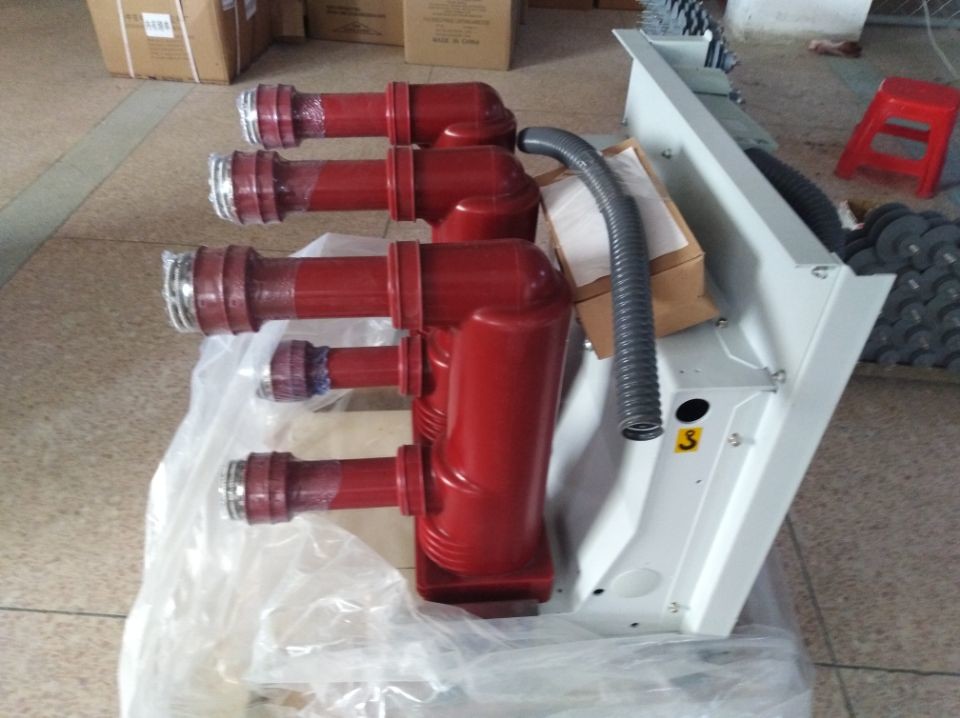

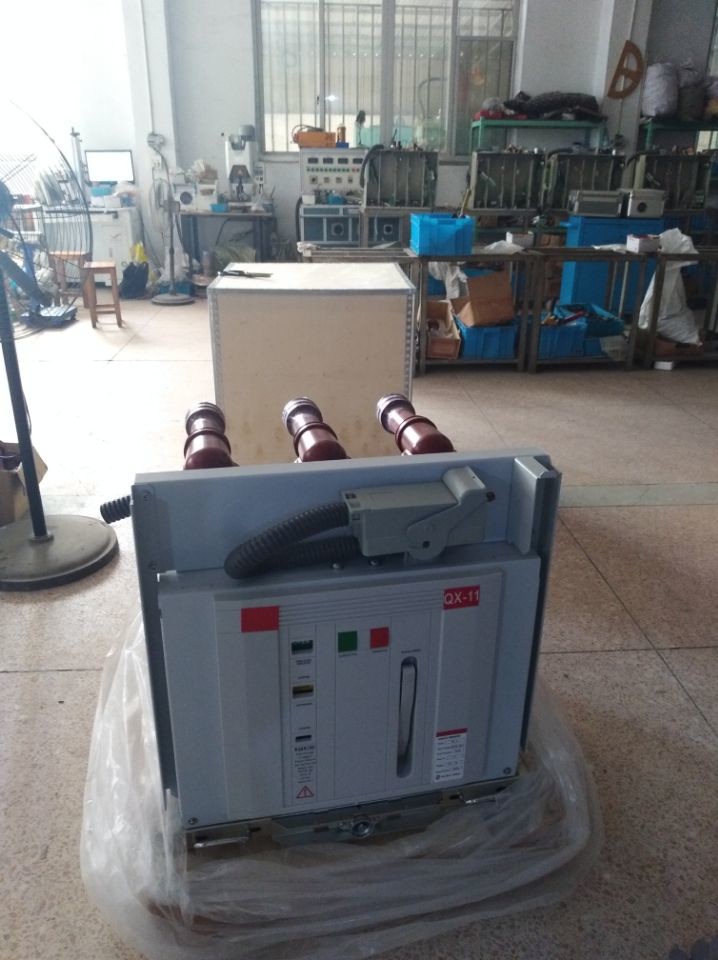

Interruptor magnético permanente do vácuo do IEC 12KV trifásico

Estabilidade do arco do vácuo:

Em um circuito de uma C.A. de 50 hertz as passagens atuais com o valor zero 100 vezes num segundo (isto é, uma vez cada Senhora 10). É desejável que a corrente está interrompida quando está passando com o valor zero, se não a sobretensão será induzido devido ao desbastamento atual. Consequentemente, para a interrupção bem sucedida do arco é necessário que o arco seja estável para a duração do metade-ciclo e particularmente que continua a existir nas correntes que aproximam zero.

A estabilidade do arco é encontrada para depender em cima:

(i) o material do contato e sua pressão de vapor e

(ii) parâmetros do circuito tais como a tensão, atual, a capacidade e a indutância.

Em baixos circuitos atuais mais da evaporação ocorrem nos pontos discretos, chamados os pontos de cátodo, quando em umas correntes mais altas a evaporação ocorrer dos pontos do cátodo e do ânodo. Além do que estas fontes o gás está adicionado ao cerco dos contatos quando é descascado de outras partes do cerco devido à alta temperatura e ao vapor do metal da usurpação.

A pressão de vapor e a estabilidade do arco são encontradas para ser relacionadas. Mais alta a pressão de vapor na mais baixa temperatura, melhor é a estabilidade do arco isto é, mais longa a época da vida do arco. Há determinados metais como o Zn, Bi, que fornecem tais características e são melhores materiais do elétrodo para interruptores do vácuo. Além da pressão de vapor, a condutibilidade térmica do metal igualmente afeta o nível de desbastamento atual.

Um bom metal da condução de calor esfriará muito rapidamente e sua temperatura de superfície do contato cairá. Isto reduzirá a taxa de evaporação e o arco será desbastado devido ao insuficiente vapor. Por outro lado, um maestro mau do calor manterá sua temperatura e a vaporização para um tempo mais longo e o arco será mais estável.

Desviar os contatos com valores diferentes da capacidade reduz a época da vida média do arco. Mais alto o valor da capacidade, mais baixa é a época da vida média do arco. Uma indutância em série, por outro lado aumenta a vida do arco. Similarmente, mais alto a tensão de funcionamento do sistema, mais longa é a duração do arco. Isto é porque restaurando a tensão está disponível para manter o arco vivo.
