| Lugar de origem: | Zhejiang, China |
|---|---|
| Marca: | XK |
| Certificação: | ISO9001 / GB / IEC |

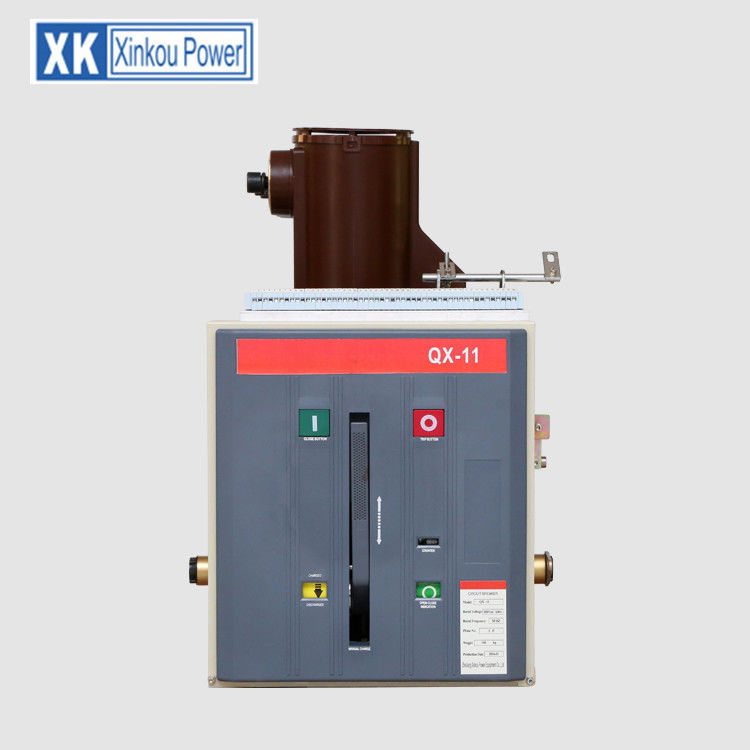

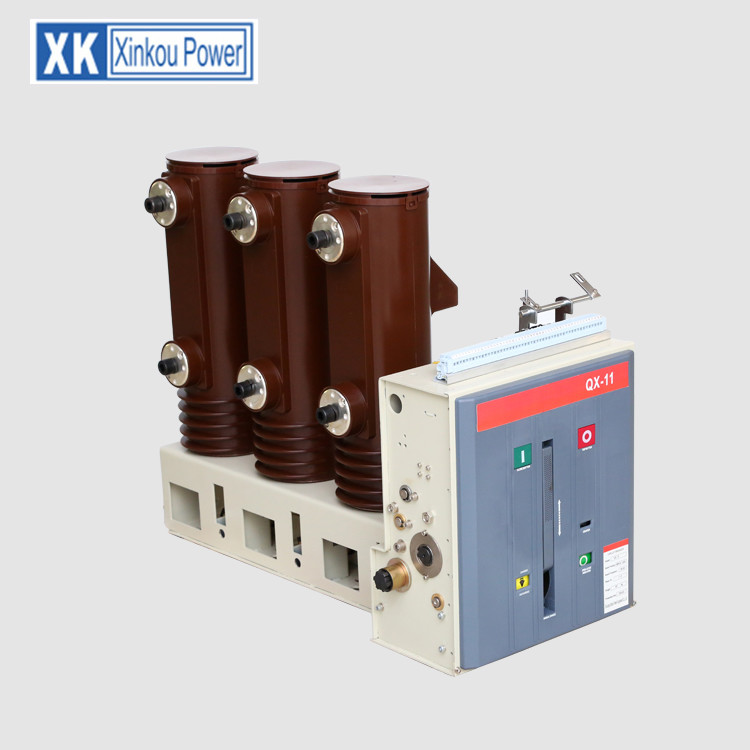

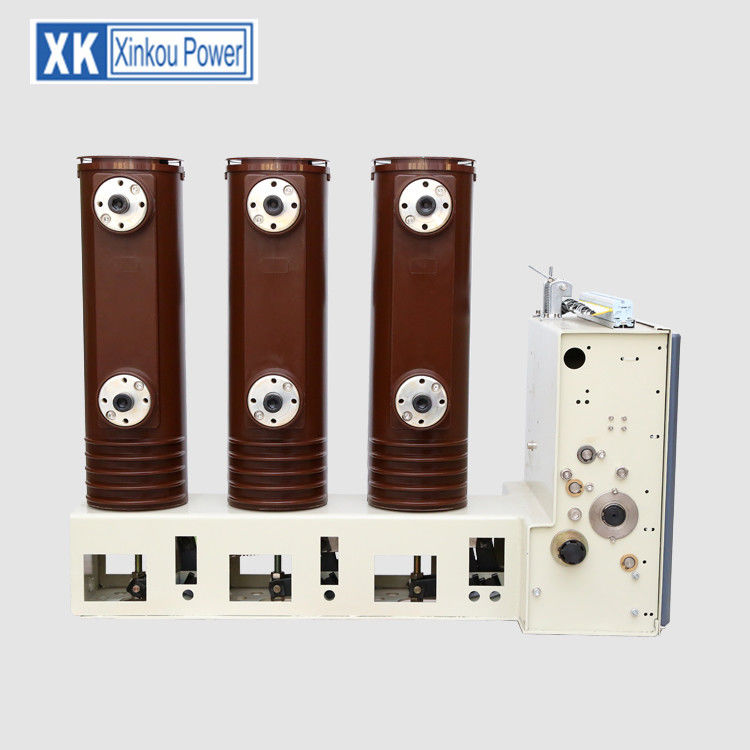

| Número do modelo: | ZN63-12KV/630A |
| Quantidade de ordem mínima: | 1 Piece / Pieces |
| Preço: | Negotiation |
| Detalhes da embalagem: | exportando a embalagem |
| Habilidade da fonte: | 100 Piece / Pieces per Mês |
| padrão: | GBJ, JB, IEC | Corrente nominal: | 630A, 1250A, 1600A |
|---|---|---|---|
| Tensão nominal: | 12KV | Vida mecânica: | 10000 |
| Porta: | Ningbo | ||
| Realçar: | interruptor do vcb,disjuntor exterior do vcb |
||
Mecanismo de funcionamento do interruptor do vácuo:
A gama mais baixa do disjuntor é fixada a um mola-operado ou a um solenoide mecanismo operado de modo que os foles metálicos dentro da câmara sejam movidos para cima e para baixo durante operações de fechamento e de abertura respectivamente. O movimento do contato deve dever como evitar o salto. É notável que o mecanismo de funcionamento deve fornecer a suficiente pressão para uma boa conexão entre os contatos.
A pressão em um interruptor do vácuo na altura do isolamento é mantida aproximadamente 10-6 torr. A avaliação de interrupção está entre 250 e 1.000 MVA. A capacidade de carga atual normal para um único interruptor é 800 – 3.000 A; 4,2 quilovolts – 7,6 quilovolts.
| Artigo | Unidade | Dados | |||
| Tensão avaliado | Quilovolt | 12 | |||
| Tensão de funcionamento máxima | Quilovolt | 12 | |||
| Corrente avaliado | A | 630-1250 | 630-1600 | 630-1600 | |
| Rated procura um caminho mais curto a quebra da corrente | KA | 20 | 25 | 31,5 | |
| Rated procura um caminho mais curto a corrente de comutação | KA | 50 | 63 | 80 | |
| Corrente máxima avaliado do withstand | KA | 50 | 63 | 80 | |
| 4S avaliados procuram um caminho mais curto a corrente do withstand | KA | 20 | 25 | 31,5 | |
| Nível avaliado da isolação | tensão de withstand de frequência de poder 1min | Quilovolt | 42 (fratura 48) | ||
| tensão de withstand do lmpulse | Quilovolt | 75 (fratura 84) | |||
| Rated procura um caminho mais curto épocas de quebra atuais | Épocas | 50 | |||
| Tensão de fechamento avaliado do mecanismo de funcionamento (C.C.) | V | C.A., C.C. 110.220 | |||
| Tensão avaliado da abertura do mecanismo de funcionamento (C.C.) | V | C.A., C.C. 110.220 | |||
| Distância da abertura do contato | milímetro | 11±1 | |||
| Curso excessivo (o comprimento da compressão da mola do contato) | milímetros | 3.5±0.5 | |||
| Fechamento/diferença tempo da abertura entre trifásico | Senhora | ≤2 | |||
| Tempo de salto de fechamento do contato | Senhora | ≤2 | |||
| Velocidade média da abertura | m/s | 0.9-1.2 | |||
| Velocidade de fechamento média | m/s | 0.5-0.8 | |||
| Tempo de tropeço | Tensão de funcionamento máxima | S | ≤0.05 | ||
| Tensão de funcionamento mínima | S | ≤0.08 | |||
| Tempo de fecho | S | 0,1 | |||
| A resistência principal do circuito de cada fase | 630≤50 | 1250≤45 | 1600≤40 | ||
| Espessura permitida de Consumpted dos contatos | milímetro | 3 | |||
