| Lugar de origem: | China |
|---|---|
| Marca: | XK |
| Certificação: | ISO9001 / GB / IEC |
| Número do modelo: | PD-11 |
| Quantidade de ordem mínima: | 1 pc |
| Preço: | Negotiation |
| Detalhes da embalagem: | cartão |
| Habilidade da fonte: | 10000 unid/mês |
| nome: | fabricante do fusível da saída 11kv | Tensão avaliado (quilovolts): | 15/10 |
|---|---|---|---|
| Tensão de impulso (quilovolts): | 170 | tensão de withstand da Poder-frequência (quilovolts): | 70 |
| Distância de dispersão (milímetros): | 340 | Corrente avaliado (a): | 100.200 |
| Realçar: | 11 quilovolts fundem,300 ampères cortados |
||

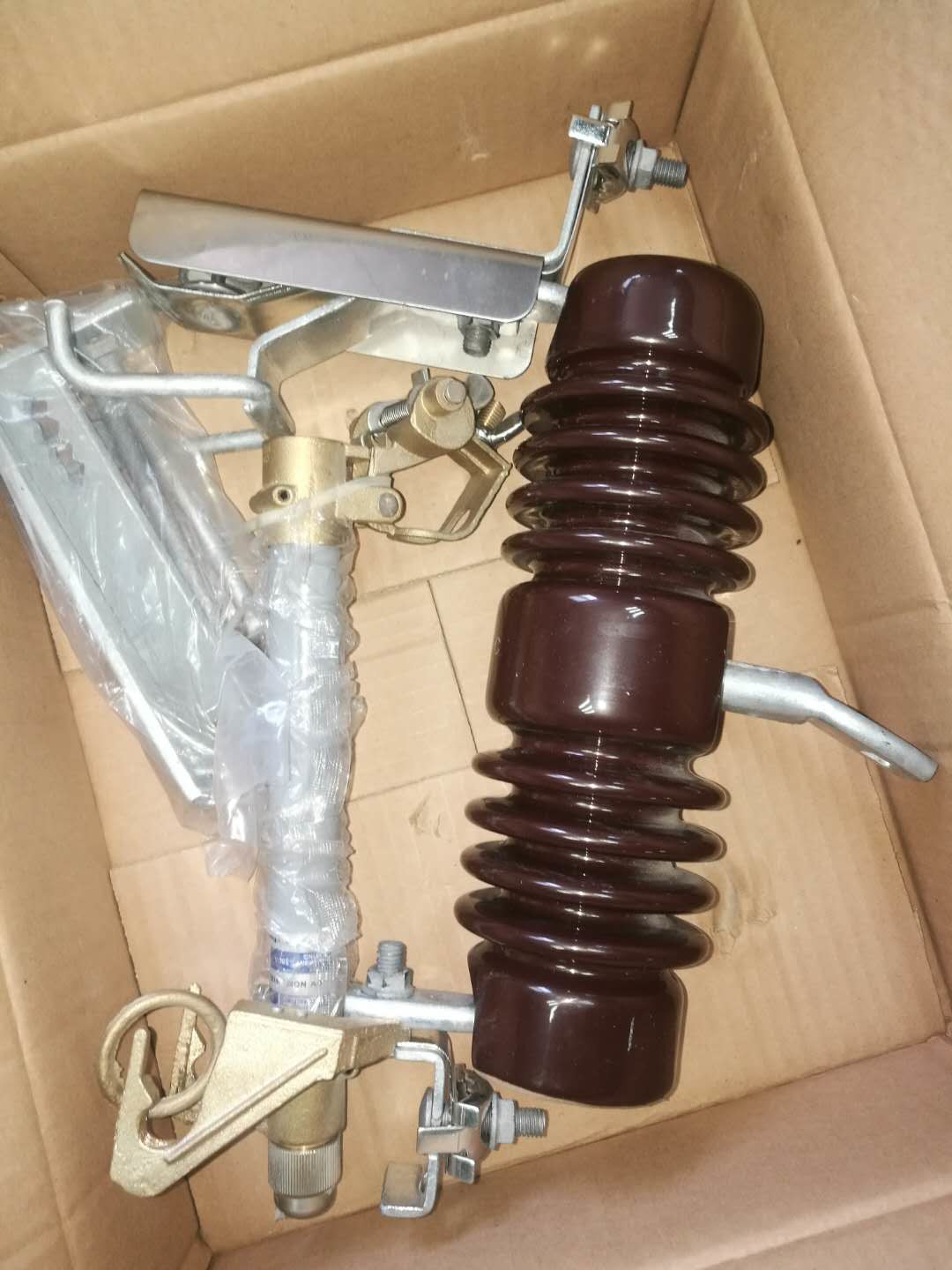

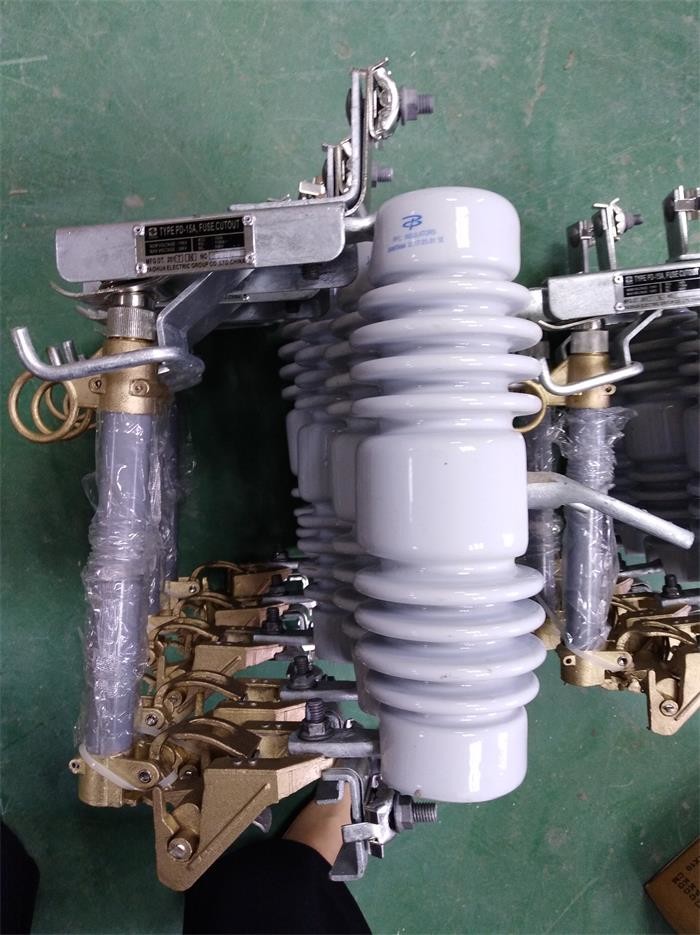

A porcelana sai o fusível em 11KV
estrutura do gota-fusível e princípio de funcionamento
a placa de montagem de alta tensão do fusível da saída é fixa no meio do isolador do apoio. Apoie o isolador tem os terminais superiores e mais baixos para o fio da conexão. Terminais superiores e mais baixos unidos ao contato estático superior e mais baixo. O tubo do fusível é feito do tubo de papel fenólico ou do tubo de vidro laminado de pano, alinhado com tubo arco-extinguindo; ambas as extremidades são equipadas com o superior e o contato mais baixo móvel, depois que o fusível penetra o tubo do fusível, usando a tensão do fusível, move o contato tenso de modo que o fusível permaneça fechado.
Ao operar-se. Introduza o contato movente mais baixo do tubo do fusível no terminal mais baixo com a haste isolada alta tensão e faça-o entrar o contato com o contato estacionário mais baixo, a seguir introduza-o o gancho da tração da haste isolada alta tensão no anel de funcionamento do tubo do fusível para conduzir o tubo do fusível o contato movente superior introduzido no terminal, contato com o contato estático, o circuito conectado.
Depois que o fusível está fundido o superior e mais baixo o contato móvel do tubo do fusível perde a tensão e a afrouxa, o contato móvel desliza para baixo sob a ação da mola, o tubo do fusível cai por seu próprio peso, o fusível está no estado desligado, e a fratura óbvia ocorre
Quando uma linha ou um dispositivo falharem. A corrente de falha causa o fusível ao fusível rapidamente e cria um arco. O arco que extingue o tubo produz muito gás sob a ação do arco bonde, de modo que o tubo para formar para fora uma grande pressão, o jato de gás na alta velocidade, este fluxo de ar poderoso, o arco rapidamente prolongado e extinto.
Geral
1. Feito do material de alta qualidade, tem a vida útil longa. As virolas são feitas da tira de cobre pura. O tubo da fusão é feito da porcelana de grande resistência. O meio extinguindo é feito da areia pura de quartzo.
2. a instalação e manutenção fáceis. O terminal de fusant contactando com o uso da placa terminal (ou a placa de conexão) a tecnologia da soldadura de ponto.
3. indicação do cofre forte. O fusível com o indicador puder ser mostra a fusão quando o PNF-acima do indicador.
4. durável e seguro
Parâmetros técnicos
| Tipo |
Avaliado tensão (quilovolt) |
Avaliado atual (a) |
Quebra atual (a) |
Impulso tensão (quilovolt) |
Poder-frequência withstand tensão (quilovolts) |
Dispersão distância (milímetro) |
| PD-12/100 | 10-15 | 100 | 10000 | 170 | 70 | 340 |
| PD-12/200 | 10-15 | 200 | 12000 | 170 | 70 | 340 |
