| Lugar de origem: | China |
|---|---|
| Marca: | XK |
| Certificação: | ISO9001 / GB / IEC |

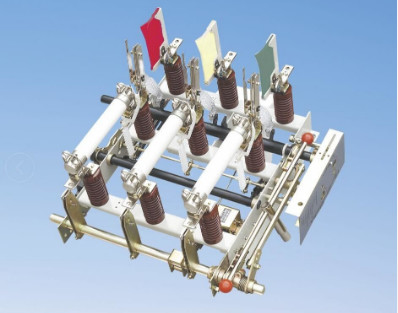

| Número do modelo: | FN12 |
| Quantidade de ordem mínima: | 1 Piece / Pieces |
| Preço: | Negotiation |
| Detalhes da embalagem: | exportando a embalagem |
| Habilidade da fonte: | 100 Piece / Pieces per Mês |
| Max. Atual: | 1250A | Max. Tensão: | 12KV |
|---|---|---|---|
| padrão: | IEC | Corrente nominal: | 630A, 1250A |
| Tensão nominal: | 12KV | Vida mecânica: | 10000 |
| Palavras-chave: | ruptura da carga 36kv | Porta: | Ningbo |
| Realçar: | interruptor da desconexão da carga,interruptor de alta tensão do isolador |
||
Benefícios chaves
Solução eficiente para a proteção dos transformadores
Aplicação fácil na vasta gama de configurações
Automatização esperta da grade e da rede pronta
Capacidade para a proteção até de 3000kVA transformadores de 36 quilovolts
A proteção da série completa em combinação com CEF-S jejua fusíveis de limitação atuais de atuação
Interrupções seguras e seguras das correntes de circuito da solução para breve -
| ltem | Unidade | Dados | |
| Tensão avaliado | Quilovolt | FN12-12D/630 | FN12-12 (R) D/125 |
| Frequência avaliado | Hertz | 12 | |
| Corrente avaliado | A | 50 | |
| tensão de withstand de frequência de poder 1min | Quilovolt | 42 a moer e fratura 48 das fases | |
| Tensão de withstand de impulso do relâmpago | Quilovolt | 75 a moer e fratura 85 das fases | |
| Corrente estável térmica avaliado | KA |
630
|
100
|
| Corrente estável dinâmica avaliado | KA |
50
|
|
| Corrente avaliado do interruptor (pico) | KA |
50
|
50
|
| Rated procura um caminho mais curto a corrente (esperada) | Quilovolts |
31,5
|
|
| Máximo que quebra o ponto inicial atual | Hertz | Curva characteratic do fusível que accorting | |
| Mínimo que quebra a corrente | A | Curva characteratic do fusível que accorting | |
| Corrente de transferência avaliado | Quilovolt |
50
|
1,5
|
| Máximo que quebra a corrente | Quilovolt | 1,8 | |
| Quebrando a capacidade do transformador da Fora-carga | KV/A | 1250 | |
| Corrente de carregamento avaliado do cabo | A | 10 | |
| Tempos de quebra atuais da carga ativa avaliado | Épocas | 10000 | |
| Tempo da abertura em que o grevista golpeia | S | <0> | |
| Interruptor atual térmico do interruptor da terra | KA | 20 (2S) | |
| Corrente estável térmica do interruptor da terra | KA | 50 | 50 |
| Tensão de fonte de alimentação de funcionamento do motor | V | AC/DC 110/220 | |
| ltem | Unidade | Dados | |
| FN12-10D/630 | FN12-10 (R) D/125 | ||
| A distância do curso total de contato movente | milímetro | 200+8-2 | |
| Distância center da fase (antes do armazenamento de energia) | milímetros | 210±15 | |
| Distância movente do curso excessivo do contato | milímetro | 40±2 | |
| Distância auxiliar da abertura do contato | milímetro | >150 | |
| Diferença da abertura/tempo de fecho entre trifásico | Senhora | <3> | |
| Velocidade da abertura | m/s | >2,8 | >2,8 |
| Velocidade de fechamento | m/s | >3,8 | |
| Distância entre a porta do metal e a tocha flexíveis | milímetro | >125 | |
| Distância da fratura do interruptor da terra | milímetro | >150 | |
| Resistência principal do circuito | Ω | <120> | <300> |
| Torque de funcionamento do máximo | Nanômetro | >160 | |
