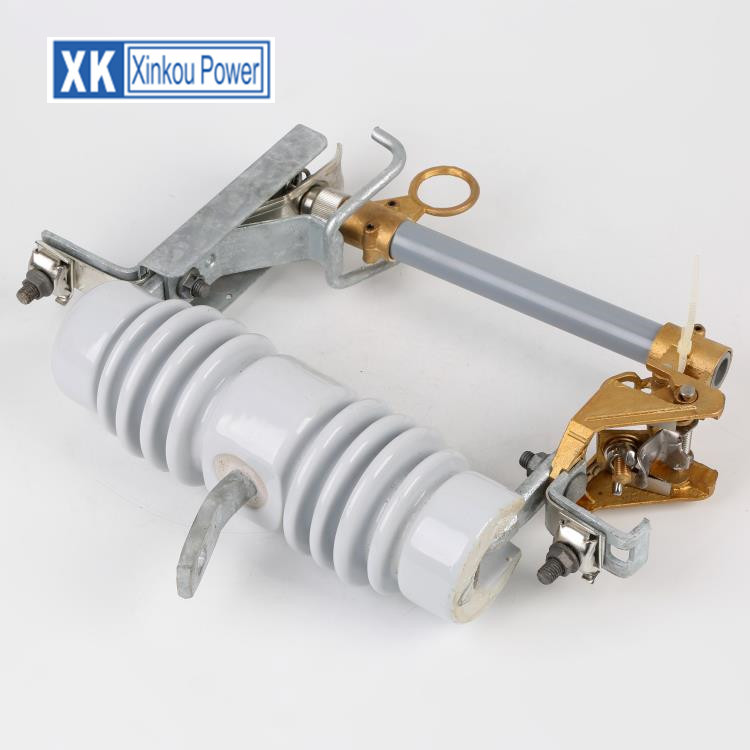

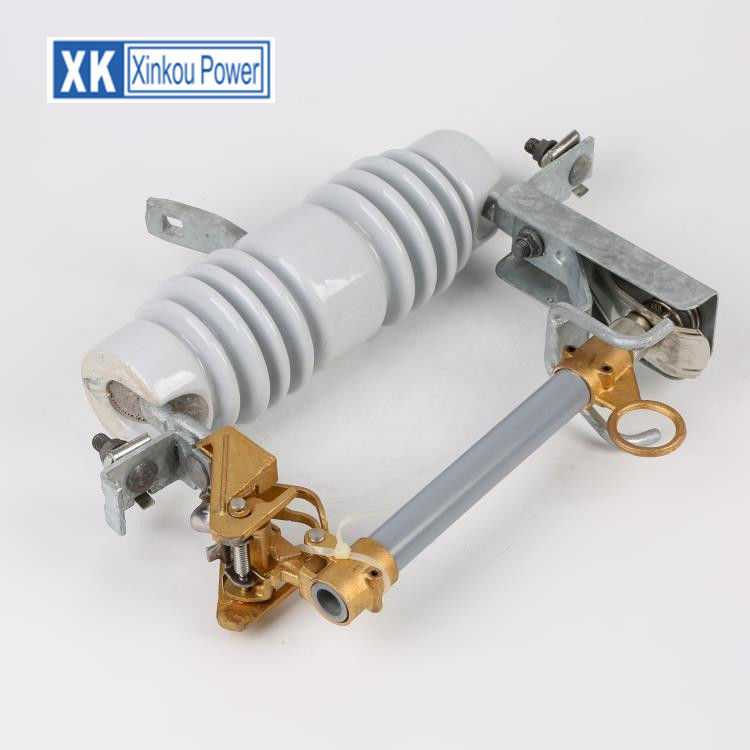

A expulsão de alta tensão do cartucho sai a tensão avaliada 11kv do extrator do fusível

Os elementos do fusível usados na maioria de entalhes da distribuição são os fios da lata ou da liga de prata que derretem quando sujeitados altamente a bastante corrente. As avaliações do ampère de elementos do fusível variam 1 ampère a 200 ampères.

Os entalhes são montados tipicamente aproximadamente 20 graus fora do vertical de modo que o centro de gravidade do suporte do fusível esteja deslocado e o suporte do fusível gire e caia inferior aberto seu próprio peso quando o fusível funde. A tensão mecânica na relação do fusível guarda normalmente uma mola do ejetor em uma posição estável. Quando o fusível funde, a mola liberada puxa o topo da relação do fusível fora do tubo do suporte do fusível para reduzir a duração e o dano do impulso ao suporte do transformador e do fusível. Isto extingue todo o arco no suporte do fusível.

Cada suporte do fusível tem tipicamente um anel de tração unido que possa ser contratado por um gancho na extremidade de uma vara quente da fibra de vidro operada por um lineworker que está na terra ou de um caminhão da cubeta, para abrir manualmente o interruptor. Quando usado frequentemente para comutar, o entalhe padrão mostrado não é projetado ser aberto manualmente sob a carga. Para as aplicações onde o interruptor é provável ser usado para interromper manualmente o poder, da “uma versão da ruptura carga” está disponível que tem um acessório para extinguir o arco.

extrator de alta tensão de alta tensão do fusível do fusível de cartucho do entalhe do fusível da saída 11kv
