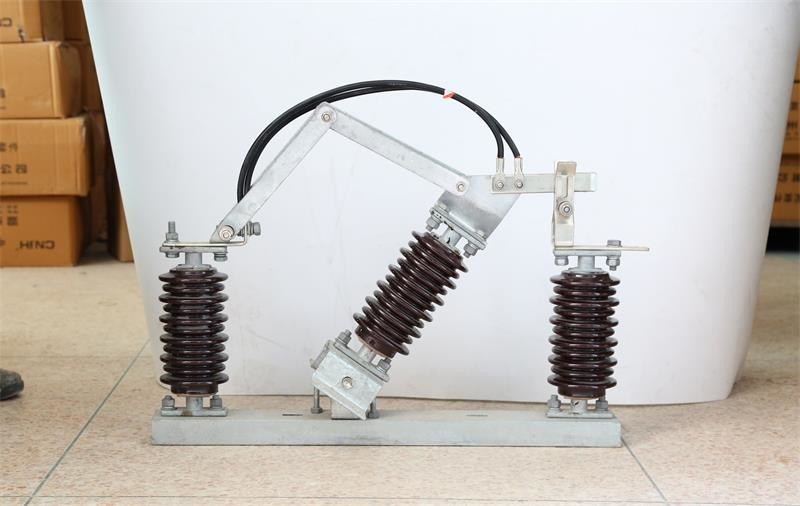

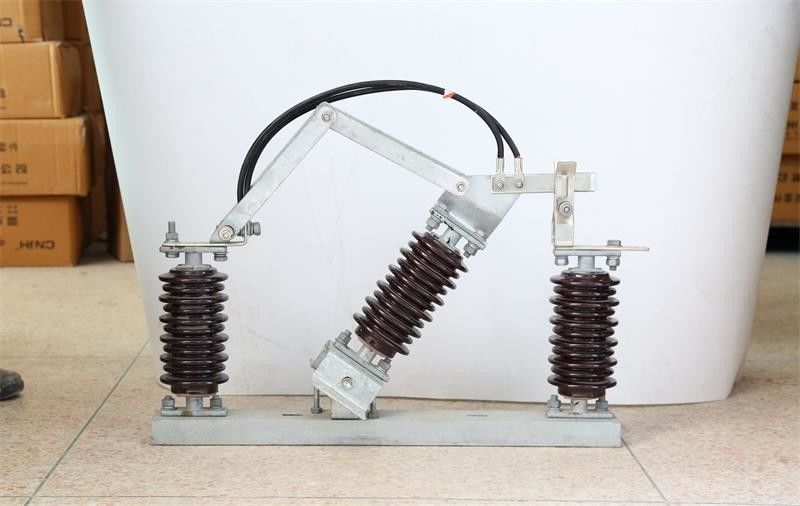

Tipo vertical do material da porcelana do interruptor 11KV 630A da desconexão da ruptura da segurança

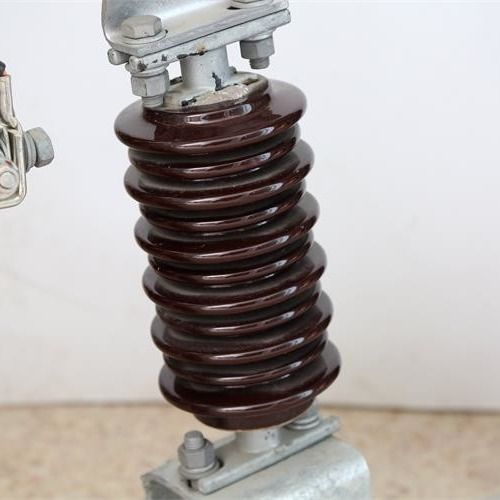

isolador exterior do grupo 11KV que desliga o tipo swithes do interruptor da ruptura de RH-B /Air

Equipamento de proteção de alta tensão

Grupo-operada, a imagem do interruptor da desconexão da Ar-ruptura o primeiro dispositivo encontrado em uma subestação é tipicamente um interruptor da desconexão.

O interruptor o mais de uso geral em pequeno às subestações médias é grupo-operado, interruptor da desconexão da ar-ruptura. “Grupo-operou-se” porque os três interruptores separados para cada fase são operados como um grupo de um único controle; “ar-ruptura” porque o interruptor se opera no ar um pouco do que em um outro meio, tal como o óleo.

A finalidade deste interruptor é desligar a subestação da linha entrante, para não desligar o transformador da carga. É como um grande interruptor de segurança sem a carga que quebra a capacidade. Pode somente quebrar, ou “interrompa” “a corrente de magnetização relativamente pequena” do transformador da subestação. (Esta é a pequena quantidade de corrente necessária estabelecer o campo magnético no núcleo do transformador.) Uma subestação deve primeiramente ser desligada do seu secundário ou carrega o lado antes que o lado preliminar ou de alta tensão possa ser desligado usando o interruptor da desconexão. O poder de alta tensão funde a imagem

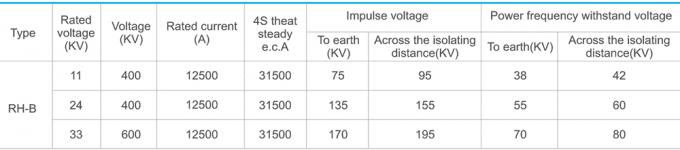

Disconnector exterior 11kv/400A do interruptor da C.A. - 33kv/600A usado 3 no circuito de poder da C.A. 50/60Hz da fase, é usado como o interruptor sobre e o interruptor fora na tensão sem a carga. Aplica-se ao padrão do IEC. IEC60964: 1996, IEC62271-102: 2002.

Características: Fabricação que concorda padrões do IEC. Até 36kV, 900A, disconnector trifásico de 200kV BIL. Tipo isolador da porcelana e do polímero. Motoristas manuais e bondes.
